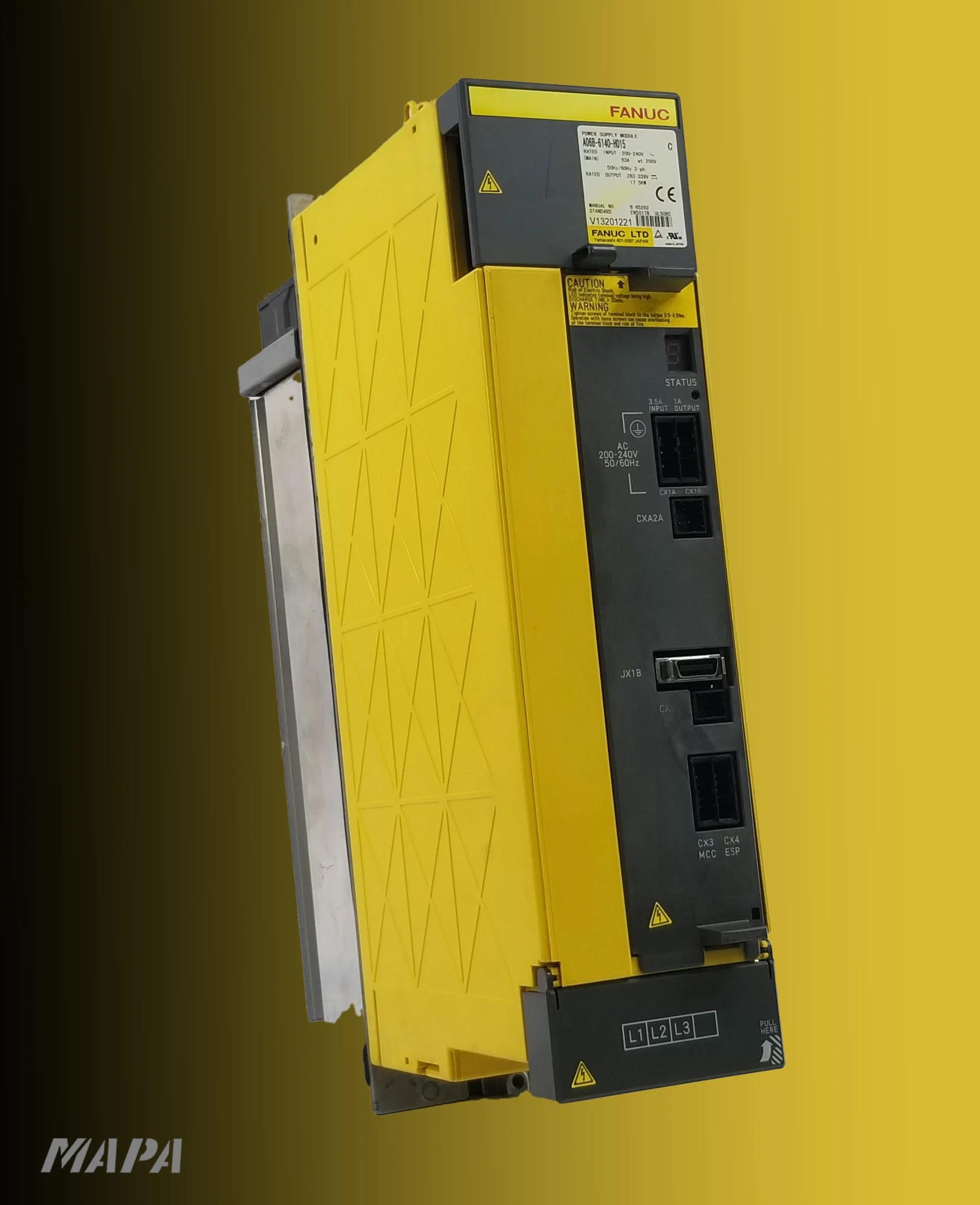

پاور ساپلای فانوک (power supplies) یکی از حیاتی‌ترین اجزای سیستم‌های CNC است و کوچک‌ترین اختلال در عملکرد آن می‌تواند موجب توقف کامل خط تولید شود. در سال‌های اخیر، بخش قابل‌توجهی از دستگاه‌هایی که به مرکز تعمیرات شرکت مدارپرداز ارسال شده‌اند، مشکل اصلی‌شان نه سروو و نه کنترلر، بلکه پاور ساپلای معیوب بوده است؛ مشکلی که در بسیاری از مواقع با چند مرحله عیب‌یابی استاندارد، قابل تشخیص و جلوگیری است.
هدف این مقاله ارائه یک مسیر مشخص و مرحله‌به‌مرحله برای عیب‌یابی پاور ساپلای‌های فانوک FANUC است؛ مسیری که از تحلیل ورودی برق شروع می‌شود و تا بررسی کدهای خطا، تست بار، رفع مشکل و در نهایت نگهداری پیشگیرانه ادامه می‌یابد. در طول مقاله، تجربه‌های واقعی تیم تعمیرات مدارپرداز و نکاتی که فقط با کار عملی به دست می‌آید نیز اضافه شده تا مسیر عیب‌یابی برای تکنسین‌ها و اپراتورها کاملاً کاربردی و قابل اجرا باشد.
مسیر بررسی و عیب‌یابی پاور ساپلای فانوک
برای اینکه عیب‌یابی یک روند مشخص داشته باشد، در شرکت مدارپرداز مراحل زیر به‌عنوان مسیر استاندارد بررسی پاورهای فانوک در نظر گرفته می‌شود:
- بررسی وضعیت ورودی برق
- اندازه‌گیری خروجی پاور
- تحلیل رفتار پاور تحت بار
- بررسی فیوزها و قطعات حفاظتی
- کنترل حرارت و تهویه
- تحلیل نویز و وضعیت ارت
- خواندن و تفسیر کدهای خطای پاور
- نتیجه‌گیری و پیشنهاد تعمیر یا تعویض قطعه
در ادامه هر مرحله را با جزئیات کامل توضیح می‌دهم.
مشکلات رایج پاور ساپلای فانوک
پاور ساپلای‌های فانوک با وجود کیفیت بالا، در طول زمان ممکن است دچار مشکلاتی شوند. مهم‌ترین موارد عبارت‌اند از:
۱. عدم خروجی پاور (No Power Output)
پاور هیچ ولتاژی تولید نمی‌کند و دستگاه کاملاً خاموش می‌شود. این مشکل معمولاً به‌دلیل خرابی IGBT، پل دیود، فیوز یا ورودی برق است.
۲. نوسان ولتاژ خروجی (Voltage Fluctuations)
ولتاژ خروجی پایدار نیست و باعث رفتار نامنظم محورها و کاهش دقت ماشین می‌شود. علت رایج: خرابی خازن‌ها یا نوسان برق ورودی.
۳. داغ شدن بیش از حد (Overheating)
افزایش دما می‌تواند منجر به خاموشی ناگهانی یا آسیب جدی شود. دلیل اصلی معمولاً خرابی فن یا تهویه ضعیف تابلو است.
۴. سوختن فیوزها (Fuse Blown)
سوختن مکرر فیوز نشان‌دهنده اتصال کوتاه داخلی یا خرابی در بار متصل است.
۵. نویز و تداخل الکتریکی (Noise/Interference)
نویز می‌تواند باعث آلارم‌های تصادفی، خطاهای سنسور و عملکرد غیرعادی دستگاه شود. این مشکل معمولاً از ضعف فیلترهای EMI یا ارت نامناسب ایجاد می‌شود.
۶. خروجی ناکافی (Inadequate Output)
پاور ولتاژ را تولید می‌کند اما جریان کافی نمی‌دهد. این حالت معمولاً از خرابی رگولاسیون داخلی یا خازن‌های فرسوده ناشی می‌شود.
حال که مشکلات رایج پاور ساپلای فانوک را بررسی کردیم، بیایید به بخش‌های مختلفی که مرحله به مرحله بررسی می‌کنیم بپردازیم.
۱. بررسی ورودی برق – رایج‌ترین منبع خرابی‌ها
در بیش از نیمی از مواردی که پاور به‌عنوان معیوب ارسال می‌شود، مشکل اصلی پاور نیست؛ بلکه ورودی برق یا سیم‌کشی تابلو ایراد دارد.
نکات کلیدی در این مرحله:
- بررسی ولتاژ ورودی با مولتی‌متر کالیبره
- اطمینان از صحیح بودن فازبندی
- کنترل سفتی کابل‌ها و ترمینال‌ها
- تست نوسانات لحظه‌ای ورودی
تجربه مدارپرداز:
«در بسیاری از دستگاه‌ها، اتصال نول در تابلو برق سست بوده و همین شل‌بودن باعث ایجاد خطاهای تصادفی و عدم راه‌اندازی پاور شده است.»
۲. اندازه‌گیری خروجی پاور – آیا پاور واقعاً ولتاژ صحیح می‌دهد؟
پس از تأیید ورودی، اولین کار اندازه‌گیری خروجی‌های اصلی پاور است:
- ۵ ولت DC
- ۲۴ ولت DC
- ولتاژهای DC لینک (در مدل‌های قدرت)
هرگونه اختلاف بیش از ۱۰٪ در خروجی‌ها نشانه واضح خرابی است.
۳. تحلیل رفتار پاور تحت بار – تستی که عیب‌های پنهان را آشکار می‌کند
گاهی پاور بدون بار کاملاً سالم به نظر می‌رسد، اما هنگام اتصال به سروو یا کنترلر دچار افت ولتاژ یا نوسان می‌شود.
روش صحیح تست بار:
- روشن‌کردن پاور بدون بار
- اندازه‌گیری ولتاژ پایه
- اضافه کردن تدریجی مصرف‌کننده‌ها
- مقایسه ولتاژ قبل و بعد از اضافه‌شدن بار
نتیجه مهم:
اگر با اضافه شدن یک مصرف‌کننده خاص، افت ولتاژ شدید رخ دهد، احتمال خرابی همان مصرف‌کننده بسیار بالاست.
۴. بررسی فیوزها – تشخیص سریع اتصال کوتاه
سوختن مداوم فیوز معمولاً نشانه یک ایراد جدی است، زیرا فیوزها عمداً برای محافظت از بخش قدرت طراحی شده‌اند.
رایج‌ترین دلایل سوختن فیوز:
- اتصال کوتاه IGBT
- خرابی پل دیود
- اتصال کوتاه در بار (سروو یا اسپیندل)
- نفوذ براده یا آلودگی به داخل تابلو
نکته:
تعویض پشت‌سرهم فیوز بدون بررسی علت، می‌تواند باعث سوختن قطعات گران‌قیمت برد شود.
۵. بررسی دما و تهویه – دشمن خاموش پاور فانوک
گرمای بیش از حد یکی از مخرب‌ترین عوامل خرابی پاور است.
نشانه‌های خرابی ناشی از حرارت:
- بوی سوختگی
- تغییر رنگ برد
- هشدار حرارتی
- خاموشی ناگهانی دستگاه
تجربه عملی:
«در بسیاری از تعمیرات مدل‌های 6140 مشاهده کردیم که فن سال‌ها بدون سرویس‌کاری کار کرده و کاملاً از کار افتاده است.»
۶. تحلیل نویز الکتریکی – عامل آلارم‌های تصادفی
نویز در کارگاه‌های صنعتی ایران (به‌ویژه محیط‌های جوشکاری و پرسکاری) بسیار شایع است.
راهکارها:
- بررسی کیفیت چاه ارت
- تست فیلترهای EMI داخلی پاور
- استفاده از فیلترهای ورودی
- کابل‌کشی درست و جلوگیری از موازی شدن کابل‌های پاور و سیگنال
۷. تفسیر کدهای خطای پاور فانوک
یکی از مهم‌ترین بخش‌ها، تحلیل کدهای خطا است. جدول زیر خلاصه‌ای از کدهای رایج و علت بروز آنها است:
جدول: کدهای خطای رایج پاور فانوک و تفسیر آنها
| دوره | اقدامات |
|---|---|
| ماهانه | تست ولتاژ، بررسی سفتی ترمینال‌ها |
| فصلی | تمیزکردن فیلترها، بررسی دمای تابلو |
| ۶ ماهه | سرویس فن‌ها، تست ارت |
| سالانه | شست‌وشوی صنعتی برد، تست Ripple با اسکوپ |
نکات مراقبت پاور ساپلای فانوک FANUC – مهم‌ترین عامل جلوگیری از خرابی‌های پرهزینه
نگهداری پیشگیرانه یا PM پاور ساپلای فانوک یکی از مؤثرترین روش‌ها برای جلوگیری از خرابی‌های ناگهانی در دستگاه‌های CNC است. در شرکت مدارپرداز، تجربه نشان داده که با اجرای صحیح این برنامه، می‌توان بیش از ۴۰٪ خرابی‌های رایج پاور فانوک را کاهش داد.
پاور ساپلای فانوک قبل از اینکه کاملاً از کار بیفتد، معمولاً نشانه‌ها و هشدارهایی بروز می‌دهد؛ از جمله نوسان ولتاژ، گرم‌شدن بیش از حد، صدای غیرعادی فن یا افت جریان.
با اجرای PM منظم، این نشانه‌ها در همان مراحل اولیه شناسایی شده و از خرابی جدی جلوگیری می‌شود.
چرا نگهداری پیشگیرانه پاور ساپلای فانوک اهمیت دارد؟
- جلوگیری از توقف تولید:
توقف دستگاه CNC به دلیل خرابی پاور ساپلای می‌تواند چندین ساعت یا حتی چند روز خط تولید را متوقف کند. اجرای PM از بروز این توقف‌های پرهزینه جلوگیری می‌کند. - افزایش طول عمر پاور ساپلای:
خازن‌ها، فن‌ها، فیلترهای EMI و ترانزیستورهای قدرت با سرویس منظم، عمر بیشتری خواهند داشت. - کاهش هزینه‌های تعمیر:
تشخیص زودهنگام مشکلات باعث می‌شود تعمیرات جزئی انجام شود و از سوختن قطعات گران‌قیمت جلوگیری گردد. - افزایش پایداری ولتاژ در دستگاه CNC:
ثبات ولتاژ خروجی پاور یکی از عوامل تعیین‌کننده در عملکرد دقیق سروو و کنترلر است. PM منظم از نوسانات و آسیب‌های احتمالی جلوگیری می‌کند.
نشانه‌هایی که نشان می‌دهند پاور ساپلای نیاز به سرویس دارد
اگر هر یک از موارد زیر را مشاهده کردید، پاور ساپلای باید فوراً بررسی شود:
- صدای زیاد یا لرزش فن
- گرم شدن غیرطبیعی تابلو
- ریست شدن ناگهانی کنترلر
- نوسان ۲۴ ولت یا ۵ ولت
- هشدارهای AL-04 ،AL-03 یا AL-02
- چراغ‌های وضعیت غیرعادی
چک‌لیست جامع نگهداری و مراقبت از پاور ساپلای فانوک (ماهانه، فصلی و سالانه)
این چک‌لیست بر اساس استانداردهای بین‌المللی و تجربه چندین‌ساله تیم مدارپرداز طراحی شده است. اجرای این برنامه تضمین می‌کند که پاور دستگاه در شرایط ایده‌آل فعالیت کند.
چک لیست بررسی ماهانه – اقدامات ضروری هر کارگاه صنعتی
| اقدام | توضیحات |
|---|---|
| تست ولتاژ ورودی و خروجی | اندازه‌گیری ولتاژهای اصلی (۵V، ۲۴V، لینک DC) برای بررسی نوسان یا افت ولتاژ |
| بررسی سفتی ترمینال‌ها | شل بودن ترمینال یکی از اصلی‌ترین دلایل ایجاد جرقه و نوسان خروجی است |
| بازدید چشمی برد و اتصالات | مشاهده هرگونه دوده، سوختگی، تغییر رنگ یا نشتی خازن |
چک لیست بررسی فصلی (هر ۳ ماه) – ضروری برای محیط‌های پر گردوغبار
| اقدام | توضیحات |
|---|---|
| تمیزکردن فیلترهای هوای تابلو | گردوغبار باعث انسداد جریان هوا و افزایش دما می‌شود |
| بررسی دمای داخلی تابلو | دمای بیش از ۴۵ درجه می‌تواند به‌سرعت خازن‌ها را خراب کند |
| کنترل سلامت کابل‌کشی و ارت تابلو | کابل‌های فرسوده یا ارت ضعیف، نویز شدید ایجاد می‌کنند |
چک لیست بررسی شش‌ماهه – اقدامات تخصصی‌تر
| اقدام | توضیحات |
|---|---|
| سرویس و روان‌سازی فن‌ها | فن‌ها در صورت خرابی باعث داغی مفرط و آلارم‌های حرارتی می‌شوند |
| تست سیستم ارت | ارت ضعیف باعث ایجاد نویز شدید و نوسانات خروجی پاور می‌شود |
| بررسی خازن‌ها و اندازه‌گیری ESR | ESR بالا نشانه اولیه خرابی خازن‌های لینک DC است |
چک لیست بررسی سالانه – سرویس کامل و تخصصی
| اقدام | توضیحات |
|---|---|
| شست‌وشوی صنعتی برد با تجهیزات استاندارد | پاک‌سازی کامل گردوغبار، روغن و آلودگی‌های محیط صنعتی |
| تست Ripple با اسکوپ (Oscilloscope) | بهترین روش برای تشخیص عملکرد واقعی خازن‌ها و خروجی پاور |
| کالیبراسیون و بررسی کامل عملکرد پاور ساپلای | تست پایداری، تست بار، تست دما و بررسی جریان مصرفی |
نکات طلایی نگهداری پاور فانوک (بر اساس تجربه مدارپرداز)
- بیش از ۶۰٪ خرابی‌های پاور فانوک مربوط به دمای بالا و تهویه ناکافی است.
- در بالای ۷۵ درجه سانتی‌گراد، خازن‌های لینک DC شروع به تخریب می‌کنند.
- هر پاور فانوک باید حداکثر سالی یک بار سرویس کامل شود.
- محیط‌های دارای روغن، رطوبت و گردوغبار باید PM فشرده‌تر داشته باشند.
- استفاده از فن‌های غیر اصلی عمر پاور را تا ۳۰٪ کاهش می‌دهد.
جمع‌بندی
عیب‌یابی پاور ساپلای فانوک فرایندی خطی و ساده نیست؛ اما اگر مسیر مشخص داشته باشیم، می‌توانیم مشکلات را با دقت بالا شناسایی و رفع کنیم.
در این مقاله تلاش شد تمام مراحل عیب‌یابی، از بررسی ورودی برق تا تحلیل کدهای خطا و تست بار، در قالب یک راهنمای یکپارچه و کاربردی ارائه شود. همچنین تجربه‌های عملی تکنسین‌های مدارپرداز اضافه شد تا متن تنها تئوری نباشد، بلکه واقعیت‌های تعمیرات صنعتی را نیز پوشش دهد.
